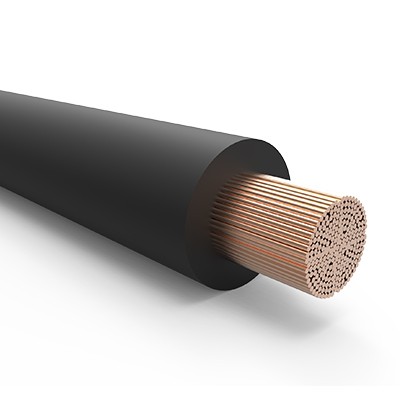

Кабель силовой гибкий КГтп-ХЛ 1х25 мм² 100 м ГОСТ 24334-80, ТУ 3544-016-22901100-2015

Токопроводящая жила – медная, круглой формы, многопроволочная класса 5 по ГОСТ 22483-2012. Число жил 1, 2, 3, 5 с номинальным сечением 1,5-35,0 мм². Изоляция для кабелей КГтп-ХЛ из композиции на основе термоэластопластов. Изолированные жилы должны иметь отличительную расцветку. Изоляция жилы заземления – зелено-желтой расцветки. Изоляция нулевой жилы – синего цвета. Скрутка – изолированные жилы двух-, и трехжильных кабелей скручиваются между собой. Пятижильные кабели скручиваются вокруг сердечника из термоэластопласта. Оболочка из композиции на основе стирольных термоэластопластов. В одножильных кабелях КГтп-ХЛ допускается замена изоляции и оболочки изоляционно-защитной оболочкой из термоэластопласта. Номинальная толщина изоляционно-защитной оболочки должна быть равна сумме номинальных толщин изоляции и оболочки. Цвет оболочки черный. Применение: Кабели КГ используют в силовых агрегатах, подвижных подъемных механизмах, подъемно-транспортном оборудовании, электроинструментах и других оборудованиях повышенной мощности, а также в сварочных аппаратах для осуществления различных видов сварочных работ. Кабели предназначены для присоединения передвижных механизмов к электрическим сетям при переменном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с радиусом не менее 8 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 75 °С. Диапазон допустимых температур –60...+50 °С. Расшифровка кабеля: К – Кабель Г – Гибкий тп – изоляция и оболочка из термоэластопласта ХЛ – холодостойкое исполнение Технические характеристики: Климатическое исполнение ХЛ, категории размещений 1, 2, 3 по ГОСТ 15150-69 Номинальное переменное напряжение: 660 В частотой до 400 Гц Номинальное постоянное напряжение: 1000 В Испытательное переменное напряжение: 2,5 кВ частотой 50 Гц Время выдержки при испытании: 5 мин Сопротивление изоляции при 20 °С: не менее 50 МОм•км Строительная длина: 100...150 м в зависимости от сечения жил Допустимая температура нагрева жил: 75 °С Минимальный радиус изгиба: 8 наружных диаметров Растягивающее усилие на кабель должно быть не более 19,6 Н (2,0 кгс) на 1 мм² суммарного сечения всех жил Диапазон рабочих температур: −60...+50 °C Прокладка и монтаж кабелей без предварительного обогрева производится при температуре не ниже -40 ºС Срок службы: не менее 3 лет (срок службы исчисляется с момента изготовления кабеля) Гарантийный срок эксплуатации 6 месяцев со дня ввода в эксплуатацию, но не позднее 12 месяцев со дня изготовления. Класс пожарной опасности по НПБ 248 О2.7.2.4 Код ОКП 35 4000
